諧波減速機憑借其體積小、重量輕、傳動比大、精度高等獨特優勢，已成為工業機器人、航空航天、精密機床等高精度傳動領域的核心部件。然而，正是由于其依賴柔輪彈性變形傳遞運動的精密結構，使得安裝過程中的微小誤差都可能導致性能下降、壽命縮短甚至直接損壞。本文將系統梳理諧波減速機的安裝要點，為技術人員提供一份詳盡的操作指南。

一、安裝前的準備工作：成功的一半

1.1 環境與工具的標準化配置

安裝應在清潔、干燥的環境中（建議ISO 7級潔凈度標準），防止金屬碎屑、灰塵等雜質進入減速機內部。同時準備好以下工具：

高精度扭矩扳手（誤差范圍≤±3%），確保螺栓緊固力精準

百分表，用于校準同軸度

銅棒或橡膠錘，避免硬接觸敲擊

無水乙醇或專用清洗劑，用于清潔配合表面

1.2 零部件的全面檢查

在安裝前，務必對三個核心部件進行仔細檢查：

波發生器：檢查軸承是否靈活無卡滯，外輪廓橢圓度偏差應≤0.005mm

柔輪：作為薄壁易變形部件，需重點檢查外齒面是否有磕碰、裂紋。其與波發生器的配合至關重要——過盈量過大（＞0.01mm）會導致裝配困難，過松（間隙＞0.005mm）則可能產生打滑

剛輪：檢查內齒面是否完好，安裝孔周圍是否有毛邊或隆起

1.3 配合尺寸與安裝面精度復核

用千分尺/卡尺測量關鍵配合部位的尺寸：

波發生器與輸入軸的配合：通常為過渡配合（如H7/k6）

柔輪輸出法蘭定位止口：直徑公差需控制在H7級別

安裝面的平面度直接影響減速機的運行狀態：

中小型諧波減速機（額定扭矩＜50N·m）：平面度≤0.03mm/100mm

大型諧波減速機（額定扭矩＞100N·m）：平面度≤0.05mm/100mm

若平面度超差，需用研磨平板修磨安裝面——嚴禁墊銅皮/墊片強制找平，否則會產生附加應力導致柔輪變形。

二、核心部件的安裝要點

2.1 波發生器的安裝：最關鍵的步驟

波發生器（橢圓形凸輪+軸承）的安裝是整套流程中最需謹慎的環節：

正確方法：平穩推入柔輪內孔，利用柔輪的彈性形變自然裝配。若感覺過緊，可涂抹少量潤滑脂輔助。禁止用鐵錘直接敲擊，否則會導致柔輪局部受力過大而產生變形。可通過旋轉的方式，使波發生器順暢地插入。

注意事項：確認波發生器軸承外圈與柔輪內孔貼合，無間隙或偏斜。可通過轉動波發生器感受阻力是否均勻來判斷。

2.2 剛輪的安裝：確保基座平整

剛輪通常固定在設備殼體上，其安裝質量直接影響與柔輪的嚙合精度：

基座準備：安裝基座需經銑削或磨削加工，確保平整度達標。檢查螺釘孔部是否有隆起或毛邊。

安裝步驟：將剛輪放置到位后，先用手擰入螺栓，確認螺栓孔位置是否正確、是否與剛輪發生干涉。

螺栓緊固：采用對角均勻緊固原則——如4顆螺栓，按1→3→2→4順序逐步加力至額定扭矩。切勿一次性擰緊，應先施加約50%的規定扭矩預緊，再按規定扭矩最終擰緊。

2.3 柔輪的安裝：保護薄壁結構

柔輪作為輸出部件（常見結構）或固定部件，安裝時需特別注意：

安裝面檢查：與剛輪類似，需確認安裝面平坦度良好，無歪斜。

裝配手法：嚴禁叩擊開口部的齒輪前端或以過度力按壓。柔輪材料為高強度合金鋼，但局部受力過大會產生不可逆變形。

嚙合狀態檢查：與剛輪組合后，檢查是否存在單側嚙合。發生單側偏移時，可能是由于兩個部件發生中心偏移或歪斜。

三、總成安裝與精度控制

3.1 輸入軸與電機軸的同軸度校準

這是整個安裝過程中最關鍵的精度控制點：

精度要求：徑向同軸度≤0.02mm，法蘭平行度≤0.01mm/100mm。不同心會造成輸入軸的跳動，不僅加速磨損，還會加劇潤滑油泄漏。

測量方法：用百分表固定在減速機輸入法蘭端，表頭抵靠電機輸出軸外圓，轉動電機軸，測量徑向跳動量。

校準方法：若偏差超差，通過調整電機底座墊片（銅質薄片，厚度0.02-0.1mm）逐步修正。嚴禁通過強行擰緊法蘭螺栓來"矯正"偏心——這會導致波發生器與柔輪受力不均，引發柔輪早期疲勞斷裂。

3.2 輸出軸與負載的對中

精度要求：同軸度≤0.03mm，法蘭平行度≤0.02mm/100mm。

注意事項：諧波減速機的輸出軸（柔輪）承受徑向力的能力較弱——徑向負載需≤額定值的1/3，軸向負載需≤額定值。若負載存在徑向偏移，必須通過彈性聯軸器（如膜片聯軸器）補償，禁止用剛性聯軸器強制"拉正" 。

3.3 軸向間隙的控制

諧波減速機運行時允許微量軸向竄動，但需控制在合理范圍：

標準值：

中小型：0.01-0.05mm

大型：0.03-0.08mm

測量方法：用百分表抵住輸出軸端面，沿軸向施加±50N的力，測量竄動量。

調整：若間隙＞0.1mm，可能是波發生器軸承游隙過大或柔輪定位松動；若間隙＜0.01mm，則是安裝時軸向預緊力過大，需調整法蘭螺栓的軸向位置。

3.4 螺栓緊固規范

緊固扭矩：嚴格按說明書標注的扭矩值執行（如M6螺栓可能要求8-12N·m），用扭矩扳手分2-3次逐步達到額定值。

防松措施：關鍵部位（如電機與減速機法蘭連接）需加裝彈簧墊片或止動墊圈，避免長期振動導致松動。

標記檢查：可在螺栓與法蘭交界處做標記，運行后觀察標記是否錯位。

四、安裝后的檢查與試運行

4.1 靜態檢查

手動盤車：用手轉動輸入軸（或電機手動盤車），感受阻力是否均勻——正常應無卡滯、無明顯頓挫感，阻力波動≤10%。若有異響或卡頓，需拆解檢查是否有零件安裝錯位。

嚙合間隙檢查：用塞尺檢查剛輪與柔輪的嚙合間隙，通常為0.02-0.05mm。

4.2 空載試運行

時間要求：空載運行30分鐘，從低速到額定轉速逐步提升。

監測參數：

噪音：距離減速機1m處，噪音≤75dB，無尖銳異響或周期性"咔咔"聲

溫度：外殼溫升≤40℃，溫度≤80℃。重點檢測波發生器軸承位、柔輪根部

振動：軸向/徑向振動幅值≤0.05mm

運行中若出現異常振動、溫度驟升或異響，立即停機檢查——可能是同軸度超標、螺栓松動或零件損傷。

4.3 負載試運行

在空載運行正常后，進行負載測試：

分級加載：按額定負載的50%→100%→120%逐級加載，每級運行1小時。

檢查內容：

輸出扭矩是否穩定（偏差≤±3%）

柔輪是否有異常變形（輸出端徑向跳動突然增大＞0.05mm）

停機后復查螺栓力矩（熱態下可能松動）及各配合面是否有滲油

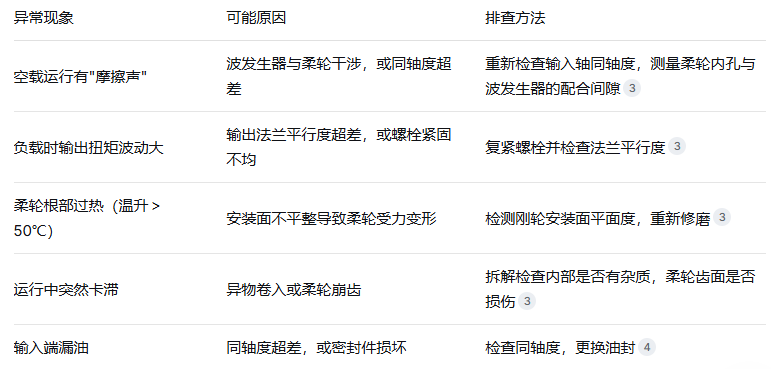

五、常見安裝問題及對策

六、維護保養要點

6.1 潤滑管理

潤滑劑選擇：

25-80機型：采用零零號半流體脂潤滑（出廠時已加好）

100-250機型：采用20#號機油或粘度相當的潤滑油

更換周期：

第一次工作500小時需更換新潤滑油

正常工況下每3000-4000小時更換一次

高溫、多塵等惡劣環境下需適當縮短周期

潤滑脂填充率：應達到型腔容積的75%-80%。

6.2 定期檢查

每500小時：紅外熱成像檢測發熱分布

每2000小時：檢查柔輪疲勞損傷，觀察是否有裂紋

每5000小時：重新校準相位角并更換潤滑脂

6.3 通氣孔維護

確保通氣孔暢通——堵塞會導致箱體內壓力升高，加速潤滑油泄漏。
